Usine à gaz cryogénique d'oxygène liquide d'Asu de générateur d'azote de 99,99%

Description du produit

Le dispositif de séparation d'air est un ensemble de méthodes de surgélation permettant d'extraire l'azote liquide de l'air. Le processus adopte le principe de circulation de surgélation du détendeur à turbine basse pression pour transformer l'air à l'état liquide. Ensuite, en fonction du point d'ébullition de l'oxygène et de l'azote liquides, l'air est rectifié dans le fractionneur pour obtenir plus de 99,99 % d'azote liquide.


L'air passe à travers le filtre à air, entre dans le compresseur d'air, se comprime à 0,7 MPa dans le compresseur, puis entre dans le purificateur après refroidissement, où les impuretés telles que l'eau, le dioxyde de carbone et l'acétylène présents dans l'air sont éliminées. L'air purifié entre dans l'échangeur de chaleur pour un échange de chaleur avec l'azote pollué de reflux. Une partie du gaz est pompée dans le détendeur de la turbine par la sortie de l'échangeur de chaleur, et la détente fournit une source de refroidissement pour l'ensemble des appareils. Les autres gaz continuent de se refroidir à travers le deuxième échangeur de chaleur puis entrent dans la tour de rectification, où ils sont séparés par l'oxygène et l'azote. Enfin, de l'azote liquide qualifié est obtenu en haut de la tour de rectification. Après décompression par le papillon des gaz, l'air liquide en bas entre dans l'évaporateur à condensation en haut de la tour et l'échange thermique à l'azote en haut de la tour de rectification, puis traverse le refroidisseur, le deuxième échangeur de chaleur et le principal. boîte de refroidissement d'échangeur de chaleur comme purificateur régénératif.

1. La structure globale de connexion directe montée sur patins et le raccordement de tuyaux haute pression évitent aux utilisateurs d'investir dans la connexion de canalisations et de vannes entre les appareils, ce qui permet d'économiser votre coût d'investissement.
2. L'utilisateur doit uniquement réaliser l'atelier d'équipement et les outils de sol et de levage dans l'atelier, sans préparer d'autres matériaux et outils d'installation.
3. Petite taille et faible encombrement.
4. L'ensemble de l'équipement n'a pas d'installation de fondation, un fonctionnement stable, un fonctionnement simple et un entretien pratique.
5. Étant donné que l'équipement adopte un processus de compression interne, les coûts de maintenance au cours de la période ultérieure de l'équipement peuvent être minimisés pour améliorer l'efficacité du travail.
6. L'utilisation unique de la technologie la plus avancée réduit considérablement la consommation d'énergie et permet d'économiser la facture d'électricité.
7. Le mode de refroidissement de l'équipement est le refroidissement par air, les utilisateurs n'ont donc pas besoin de construire de piscines de refroidissement, économisant ainsi
des dépenses en capital.
8. La période d'installation et de débogage de l'équipement est courte et tous les travaux peuvent être terminés en un mois environ.
9. À l'heure actuelle, l'équipement a été vendu à la Syrie, au Soudan, au Nigéria et à d'autres pays.
10. Les équipements à oxygène produits par notre société sont vendus dans plus de 40 pays et régions, et le personnel d'installation et de débogage possède une riche expérience dans l'installation à l'étranger.

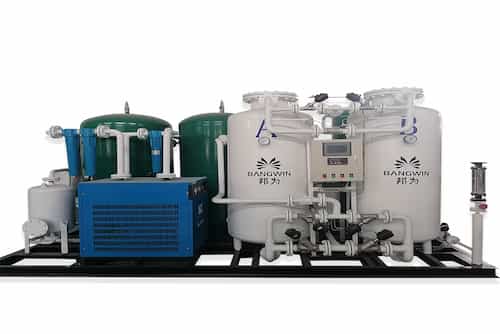

Compresseur d'air :

Le compresseur d'air adopte un compresseur à vis. L'unité à la structure de type boîte, l'hôte pour l'importation, faible bruit, ensemble complet d'unités, lubrification, électricité, refroidissement, contrôle des instruments dans un tout organique, réalise l'intégration mécanique et électrique, contrôleur intelligent avec contrôle PLC, écran tactile fournit tous les réglages et la surveillance des paramètres de fonctionnement clés, et il existe des moyens alternatifs chinois et anglais d'affichage à cristaux liquides, de protection automatique, d'alarme automatique, de télécommande, de nombreux ensembles de liaison et d'historique, etc., la fonction est prête, réalisé un fonctionnement continu sans surveillance.

Unité de pré-refroidissement :

adoptez un compresseur d'entrée entièrement fermé, le réfrigérant ne fuira jamais, un séparateur de vapeur efficace et un égouttoir automatique d'entrée, garantissant l'absence d'eau liquide dans l'air de sortie. Avec des composants de réfrigération importés, l’équipement peut fonctionner en continu pendant des années et des mois avec une longue durée de vie. L'interface de signal à distance de la température d'entrée et de sortie d'air et le signal de démarrage et d'arrêt à distance ainsi que le signal de défaut de fonctionnement de l'équipement sont laissés sur l'équipement pour faciliter la surveillance des liaisons des utilisateurs. La machine est une structure en caisson, sans installation de fondation, construction pratique.

Purificateur :

le purificateur adopte une structure de cylindre à double adsorption, l'un fonctionne et l'autre se régénère pour garantir que l'air dans la colonne est
propre et que l'ensemble du fractionneur fonctionne plus longtemps. Pour éviter que la température de régénération ne soit trop élevée, lorsque la température de l'azote à la sortie du réchauffeur est supérieure à 220ºC, l'alimentation électrique du réchauffeur sera automatiquement coupée. Lorsque la température de sortie est inférieure à 180 °C, l'alimentation électrique s'allume automatiquement. B lorsque la température de l'azote régénéré atteint 100 ºC-110 ºC, la puissance de chauffage sera automatiquement coupée. (la température peut être réglée en fonction de la situation)



Unité d'expansion de turbine :

L'expansion de turbine est fabriquée par l'institut de physique et de chimie de l'académie chinoise des sciences. Dans la conception et la fabrication de turbines, nous avons une riche expérience, la production de structures brevetées, combinée à l'utilisation de pressions dynamiques et statiques dans la turbine de résistance au vortex, est une forte capacité de charge.

Colonne de rectification :

Le fractionneur adopte un échangeur de chaleur à plaques et ailettes en aluminium, qui améliore l'effet d'échange thermique et réduit la
pression de fonctionnement, afin de minimiser la consommation d'énergie et de réduire les coûts. La tour de fractionnement est équipée d'un tableau de bord, et la température, le débit et le niveau de liquide dans la tour sont tous affichés par un instrument à affichage numérique, intuitif et élégant.



Unité de remplissage :

La machine de remplissage d'oxygène est une sorte de volonté après pressurisation (pompes à liquide cryogénique ou compresseurs) de
bouteilles de gaz à haute pression remplissant l'équipement spécial, le formulaire peut être divisé en type T et en un mot, il y a principalement un interrupteur mural à soufflet
fixe support, la capacité du tuyau collecteur, de la vanne, du manomètre, de la soupape de sécurité, du tuyau, etc. et du luminaire, belle forme,
structure raisonnable, sûr et fiable.


BW  fournit toutes sortes d'équipements de séparation d'air de petite et moyenne taille, d'équipements de production d'azote, d'équipements de production d'oxygène et d'équipements de liquéfaction, etc. Nous continuerons à développer et à promouvoir des applications industrielles et des produits associés pour vous aider à améliorer l'efficacité de la production. De plus, nous fournirons également une gamme de services industriels, pour que votre entreprise puisse fournir un soutien complet.

1. Équipement d'oxygène liquide
2. Équipement d'azote liquide
3. Équipement de séparation d'air à économie d'énergie
4. Équipement de gaz de haute pureté
5. Petit équipement de séparation d'air
6. Équipement industriel d'oxygène et d'azote
7. Équipement de séparation d'air à basse température
8. Gaz sur site équipement d'alimentation
9. Machine générateur d'oxygène
